ABB PLC에서 프로그램을 시뮬레이션하는 방법은 무엇입니까?

ABB DCS/PLC 시스템의 신뢰할 수 있는 공급업체로서 저는 산업 제어 시스템의 프로그래밍 및 테스트 단계에서 시뮬레이션의 중요성을 이해하고 있습니다. 시뮬레이션을 통해 엔지니어와 기술자는 프로그램을 실제 환경에 배포하기 전에 프로그램의 기능을 검증하여 시스템 안정성을 보장하는 동시에 시간과 리소스를 절약할 수 있습니다. 이 블로그에서는 ABB PLC에서 프로그램을 시뮬레이션하는 단계를 안내해 드리겠습니다.

ABB PLC 시뮬레이션의 기본 이해

시뮬레이션 프로세스를 시작하기 전에 ABB PLC가 무엇인지, 시뮬레이션이 중요한 이유를 명확하게 이해하는 것이 중요합니다. ABB PLC는 다양한 프로세스를 제어하고 모니터링하기 위해 산업 자동화에 널리 사용됩니다. 견고성, 유연성 및 고급 기능으로 잘 알려져 있습니다.

반면, 시뮬레이션은 실제 PLC 및 연결된 장치의 동작을 모방할 수 있는 가상 환경을 제공합니다. 이는 물리적 하드웨어 없이 오류를 감지하고, 프로그램 로직을 최적화하고, 운영자를 교육하는 데 도움이 됩니다.

시뮬레이션을 위한 전제조건

ABB PLC에서 프로그램을 시뮬레이션하려면 다음이 필요합니다.

1. ABB PLC 프로그래밍 소프트웨어: ABB는 PLC 모델에 따라 다양한 프로그래밍 소프트웨어를 제공합니다. 예를 들어 RobotStudio는 ABB 로봇 시뮬레이션에 사용되는 반면, AC500 - V2 프로그래밍 소프트웨어는 AC500 시리즈 PLC에 적합합니다. 컴퓨터에 적절한 소프트웨어가 설치되어 있는지 확인하십시오.
2. PLC 프로그래밍 언어에 대한 지식: ABB PLC는 래더 다이어그램(LD), 기능 블록 다이어그램(FBD), 구조화된 텍스트(ST), 명령 목록(IL)과 같은 여러 프로그래밍 언어를 지원합니다. 프로그램을 작성하고 시뮬레이션하려면 이러한 언어 중 하나 이상에 익숙해야 합니다.
3. PLC 프로그램 설계: 시뮬레이션에 앞서 잘 설계된 PLC 프로그램이 필요합니다. 여기에는 입력 및 출력 변수 정의, 제어 논리 작성, 통신 프로토콜 설정이 포함됩니다.

ABB PLC에서 프로그램 시뮬레이션을 위한 단계별 가이드

1단계: PLC 프로그램 생성 또는 열기

ABB PLC 프로그래밍 소프트웨어를 실행합니다. 이미 프로그램이 있는 경우 해당 프로그램을 엽니다. 그렇지 않으면 새 항목을 만드세요. PLC 모델, 통신 인터페이스, 프로그래밍 언어 등 프로젝트 설정을 정의합니다.

2단계: 입력 및 출력 변수 정의

프로그램에서 입력 및 출력 변수를 정의해야 합니다. 입력 변수는 센서 및 기타 현장 장치에서 나오는 신호를 나타내고, 출력 변수는 모터 및 밸브와 같은 액추에이터를 제어합니다. 예를 들어 컨베이어 벨트 시스템을 시뮬레이션하는 경우 입력 변수는 존재 센서가 될 수 있고 출력 변수는 모터 제어 신호가 될 수 있습니다.

// 구조화된 텍스트에서 변수를 정의하는 예 VAR_INPUT Sensor1: BOOL; // 유무 센서로부터의 입력 END_VAR VAR_OUTPUT Motor1: BOOL; // 모터를 제어하기 위한 출력 END_VAR

3단계: 제어 논리 작성

애플리케이션 요구 사항에 따라 선택한 프로그래밍 언어를 사용하여 제어 논리를 작성하십시오. 예를 들어 래더 다이어그램에서는 접촉기와 코일을 사용하여 논리 연산을 나타낼 수 있습니다. 제어 논리는 출력 변수가 입력 변수에 의해 어떻게 영향을 받는지 결정해야 합니다.

// 래더 다이어그램의 제어 논리 예(텍스트 형식으로 표시) IF Sensor1 THEN Motor1 := TRUE; ELSE 모터1 := 거짓; END_IF;

4단계: 시뮬레이션 환경 구성

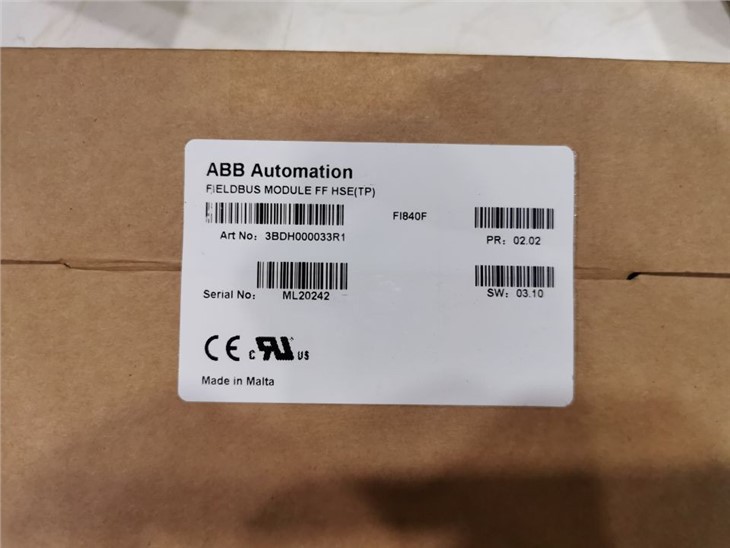

프로그래밍 소프트웨어에서 시뮬레이션 설정으로 이동합니다. 여기에서는 가상 PLC를 구성하고, 변수의 초기값을 설정하고, 시뮬레이션 속도를 정의할 수 있습니다. 실제 시나리오를 모방하기 위해 가상 장치를 PLC에 연결할 수도 있습니다. 예를 들어, 다음의 동작을 시뮬레이션할 수 있습니다.ABB FI840F시뮬레이션에서 입력 및 출력 매개변수를 설정하여 필드버스 모듈을 만들 수 있습니다.

5단계: 시뮬레이션 시작

시뮬레이션 환경이 구성되면 시뮬레이션을 시작합니다. 소프트웨어는 가상 환경에서 PLC 프로그램을 실행합니다. 입력변수와 출력변수의 값을 실시간으로 모니터링할 수 있습니다. 소프트웨어에서 제공하는 디버깅 도구를 사용하여 프로그램을 단계별로 실행하고, 중단점을 설정하고, 실행 흐름을 분석합니다.

6단계: 다양한 시나리오 테스트

시뮬레이션 중에 입력 값을 변경하여 다양한 시나리오를 테스트합니다. 이는 프로그램의 견고성을 확인하는 데 도움이 됩니다. 예를 들어, 온도 제어 시스템을 시뮬레이션하는 경우 시뮬레이션된 온도 값을 변경하여 PLC가 어떻게 반응하는지 확인할 수 있습니다.

7단계: 결과 분석

다양한 시나리오를 테스트한 후 시뮬레이션 결과를 분석합니다. 출력 변수가 입력 값에 따라 예상대로 작동하는지 확인하십시오. 프로그램 로직에서 오류나 예상치 못한 동작을 찾아보세요. 필요한 경우 프로그램을 조정하고 시뮬레이션 프로세스를 반복하십시오.

시뮬레이션의 일반적인 문제 해결

• 통신 오류: 시뮬레이션 중에 통신 오류가 발생하면 프로그래밍 소프트웨어에서 통신 설정을 확인하십시오. 가상 PLC가 올바르게 구성되었고 통신 프로토콜이 올바르게 설정되었는지 확인하십시오.
• 논리 오류: 논리 오류로 인해 프로그램이 잘못 작동할 수 있습니다. 디버깅 도구를 사용하여 프로그램을 단계별로 실행하고 오류의 원인을 식별합니다. 각 단계별로 변수값과 실행 흐름을 확인해보세요.
• 성능 문제: 시뮬레이션이 느리게 실행되는 경우 컴퓨터의 시스템 리소스를 확인하세요. 불필요한 응용 프로그램을 닫고 컴퓨터가 프로그래밍 소프트웨어의 최소 요구 사항을 충족하는지 확인하십시오.

고급 시뮬레이션 기술

• 하드웨어 - 인 - 더 - 루프(HIL) 시뮬레이션: HIL 시뮬레이션에는 실제 하드웨어 장치를 가상 PLC에 연결하는 작업이 포함됩니다. 이를 통해 보다 현실적인 시뮬레이션 환경을 제공하고 PLC와 실제 하드웨어 간의 상호 작용을 테스트할 수 있습니다. 예를 들어 다음을 연결할 수 있습니다.ABB 이니스21모듈을 가상 PLC에 연결하여 통신 및 기능을 테스트합니다.
• 멀티 - PLC 시뮬레이션: 복잡한 산업 시스템에서는 여러 개의 PLC를 사용할 수 있습니다. 여러 PLC 간의 상호 작용을 시뮬레이션하여 전체 시스템 동작을 테스트할 수 있습니다. 이를 위해서는 시뮬레이션 환경에서 가상 PLC 간의 통신을 설정해야 합니다.

결론

ABB PLC에서 프로그램을 시뮬레이션하는 것은 산업 제어 시스템을 개발하고 테스트하는 데 필수적인 단계입니다. 이 블로그에 설명된 단계를 따르면 PLC 프로그램을 효과적으로 시뮬레이션하고 오류를 식별 및 수정하며 프로그램 논리를 최적화할 수 있습니다. 숙련된 엔지니어이든 PLC 프로그래밍 초보자이든 시뮬레이션을 사용하면 산업 자동화 시스템의 신뢰성을 보장하는 동시에 시간과 리소스를 절약할 수 있습니다.
